Стандартная система серии 10

Внимание!
Акция "ПОРЯДОК В ПОДАРОК!"
С 1 до 31 марта дарим до 20% от стоимости дверей!
Наш телефон: +7 (999) 806-98-47

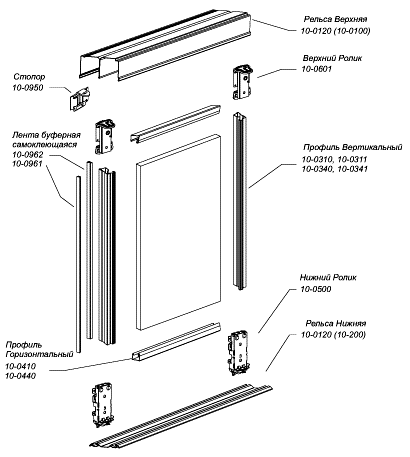

Предварительная подготовка

1. РЕЗКА ПРОФИЛЕЙ
Разрезать профили в соответствии с размерами указанными в таблице, или в соответствии со специально рассчитанными размерами.
2. ВЫРЕЗКА ОТВЕРСТИЙ В ПРОФИЛяХ
Вырезать отверстия в профилях с помощью штампа 30-0100 или 30-0120 согласно соответствующим базам. В качестве баз применяются штифты, которые устанавливаются в соответствующих отверстиях, расположенных в направляющих штампа. Следует обратить внимание на точное прилегание профиля к базе.
3. КРЕПЛЕНИЕ ВЕРТИКАЛЬНЫХ ПРОФИЛЕЙ
Приложить вертикальный профиль к углу плиты, а затем постепенно прибивать его, применяя резиновый молоток. Профиль должен торчать с обоих сторон плиты примерно на 2 мм.
4. КРЕПЛЕНИЕ ГОРИЗОНТАЛЬНЫХ ПРОФИЛЕЙ
Приложить горизонтальный профиль к плите, между вертикальными профилями, а затем постепенно прибивать его, применяя резиновый молоток. Следует обратить внимание на сохранение самого малого пространства между вертикальными и горизонтальным профилями.
5. КРЕПЛЕНИЕ НИЖНИХ POЛИКOВ
С целью закрепления нижнего ролика следует всунуть его нижними креплениями в отверстия в горизонтальном профиле, а затем втиснуть боковое крепление ролика в отверстие вертикального профиля. Должен быть слышен отчетливый "щелчок", свидетельствующий о правильном попадании крепления. После закрепления ролик должен быть прочно осажен. Если дверь тяжелая, чтобы избежать риска отцепления ролика можно дополнительно упрочнить соединение с помощью шурупа, ввинченного через отверстие дополнительного крепления.
6. КРЕПЛЕНИЕ ВЕРХНИХ POЛИКOВ
Верхние ролики закрепляются похожим образом как и нижние ролики. С целью закрепления верхнего ролика, следует всунуть его первым по очереди верхним креплением в отверстие в вертикальном профиле. Должен быть слышен отчетливый "щелчок". Если дверь тяжелая, можно дополнительно упрочнить соединение с помощью шурупа, ввинчиваемого через отверстие дополнительного крепления.

Установка системы

1. РЕЗКА НАПРАВЛЯЮЩИХ
Разрезать нижнюю и верхнюю направляющую соответственно размеру ширины отверстия (SO):
  • Нижняя направляющая = SO 5 мм
  • Верхняя направляющая = SO 2 мм
2. ПРИВИНТИТЬ ВЕРХНЮЮ НАПРАВЛЯЮЩУЮ
Привинтить верхнюю направляющую таким образом, чтобы верх направляющей находился в отверстии и не торчал вне его ребра. Шурупы привинтить в соответствии с расстановкой отверстий в направляющей и на расстоянии 5 см от каждого из концов направляющей.
3. ВСТАВИТЬ ДВЕРЬ
Уложить без привинчивания нижнюю направляющую на полу, стремясь к тому, чтобы она лежала точно под верхней направляющей, а затем вставить дверь. Вставляя дверь следует ее легко наклонить и всунуть в верхнюю направляющую. Затем следует установить ее в вертикальном положении и осторожно опустить на нижнюю направляющую. Проверить, осажены ли защелки нижних роликов правильно на дорожке направляющей. В том случае, если дверь отклонена от вертикали, следует ее перемещать вместе с нижней направляющей (вперед или назад), до момента достижения правильного (вертикального) положения. Проверить, передвигается ли дверь без сопротивления в обе стороны.
4. ПРИВИНТИТЬ НИЖНЮЮ НАПРАВЛЯЮЩУЮ
После правильной установки двери, привинтить нижнюю направляющую к полу. Шурупы привинтить в соответствии с расстановкой отверстий в направляющей, около 5 см от каждого из ее концов.
5. РЕГУЛИРОВКА ДВЕРИ
После окончания установки системы следует провести регулировку положения двери. Для вертикальной регулировки дверь служат винты в нижних роликах, доступ к которым находится в отверстиях в кожухах роликов. Ввинчивание или вывинчивание регулировочного винта способствует изменению наклона бокового ребра двери по отношению к стене и устранению ненужного пространства.

Крепление ограничителей

1. МЕСТО РАЗРЕЗКИ CТOПОPA
Во время крепления стопора для крайней двери (левой и правой) есть возможность разреза левой или правой стороны стопора как указано на рисунке. Место разреза обозначено на поверхности cтoпоpa.
2. ТИПИЧНЫЕ МЕСТА КРЕПЛЕНИЯ CТOПОPA
Для дверей посередине стопор крепить с левой или правой стороны двери.

Примечания

Чтобы избежать обтирания вертикального профиля о верхнюю направляющую, а также чтобы верхний и нижний соединитель были закреплены правильно, следует соблюдать примечания приведенные в настоящей инструкции, а особенное внимание следует обратить на следующие нюансы:

  • Перед установкой вертикальных профилей следует сжать концы профиля, чтобы устранить расширение вызванное резкой.
  • Вертикальные профили должны быть длиннее плиты (зеркала) на 2 мм с каждой стороны.
  • Горизонтальные профили должны быть разрезаны в соответствии с образцом указанным на первой странице настоящей инструкции.
  • В ходе насаживания вертикального профиля следует обратить внимание на то, чтобы горизонтальный профиль не вызвал разгиба концов вертикальных профилей. Должен он соприкасаться на углах двери с вертикальными профилями, но без оттягивания концов вертикального профиля от плиты или зеркала.
  • В случае, если между верхним роликом и направляющей образуется большое поперечное пространство, допускается маленький разгиб наружу стойки с направляющим роликом, чтобы увеличить расстояние между роликами и устранить поперечное пространство.

Выполнение вышеуказанных примечаний позволит избежать неисправностей, описанных во введении, а также посодействует более легкой сборке дверей.
